E150R Arbetsställare

The Features of Work Positioner

  • All these optional standard accessories are available in various special versions.
  • E type is also available in an AISI 304 stainless steel version for use in sterilised areas or food sectors.
  • Powerful motor, battery 12Ah &20Ah. A range of highly maneuverable, lightweight lifts, designed to take the strain out of any lifting job ground level to over shoulder height.
  • Ideal for use in narrow aisles and confined spaces. Perfect for all applications from pharmaceutical to catering, from packing line to food processing, from warehouse to office, kitchens, laboratories, retail outlets and son on.

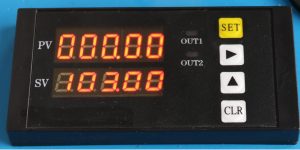

  • Weighing system is also opptional.
  • E series automatic electronic overload protection system ensures safety. maintance free and sealed batteries, automatic charger.

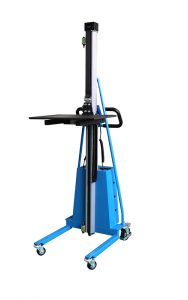

Den elektriska staplingsbilen har modellerna E100R, E150R, E180N, E250N, E300N, och arbetspositionerna är också med viktvågar som modell E100W, E150W, E180W, E250W, E300W.



Videoshow:

SpecificationOther AttachementOperation Guide
i-lift Nej1551507155150815515091551510155150515515061551511
ModellM100RM200RE100RE150RE180NE250NE300N
TypManuellElektrisk
Kapacitetkg (Ib.)100(220)200(440)100(220)150(330)180(396)250(550)300(660)
Max.ForkHeight mm (in.)1500(60)1700(67)1500(60)1500/1800(60/70)
Min.ForkHeight mm (in.)130(5.1)
Plattformens storlek mm (in.)470x600(18.5x23.6)480x610(18.9x24)470x600(18.5x23.6)
Total storlek mm (in.)840x600x1830

(33.1x23.6x72)

870x600x1920

(34.3x23.6x75.5)

870x600x1990

(34.3x23.6x78.3)

870x600x1790

(34.3x23.6x70.5)

870x740x1920(2220)

(33.5x29.1x75.5(86.6))

Batteri mm (in.)24V / 12Ah24V20Ah
Nettoviktkg (Ib.)50(110)60(132)66(145.2)63(138.6)85(187)90(198)105(231)



Snabbändringsbilagor tillgängliga: Plattformen kan ändras till kulaöverföringsenhet, rullplattform, V-block eller spindel, gaffel med krok och till och med klämma.

Som en tillverkning av arbetspositioner tillhandahåller i-Lift också elektrisk staplare, vägning av arbetspositioner manuell arbetspositioneringsplattform, arbetspositioner, manuell hydraulisk staplare, lätt staplare, höghöjd elektrisk staplare och så vidare.



Operation Guide of Electric Work Positioner

1) Hiss: Drift av övergång, lastning och lossning.

1.1 Lås truckar innan gods lastas och lossas i någon höjd.

1.2 Se till lastens enhetlighet vid lastning och lossning; avböjd last uppskattas inte alltid.

1.3 Nämn inte att förlora jämvikt från ensidig lossning så att farliga händelser inte inträffar.

1.4 När det behövs för att flytta hissen med oavslutad lossning, se till att gudarna är enhetliga som fortfarande behövs lossas.

1.5 Sänk plattformen på det elektriska arbetsläget till det lägsta läget när den lastade hissen ska flytta, för att säkerställa säkerheten.

2) Hiss: Klättring och fallande drift

2.1 Var försiktig så att du stannar vid rätt plats och se till att det behövs driftsutrymme när hissen ska höja eller ta bort gods för någon höjd.

2.2Lås på hjulen och slå på strömmen.

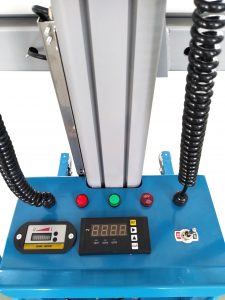

2.3Tryck på UPP-knappen på panelen, plattformen klättrar smidigt till önskad höjd och släpp sedan knappen, plattformen håller sig stilla och får inte glida ner. Den rörliga handkontrollpanelen är bekväm för operatören att observera och arbeta i olika positioner.

2.4 Följ strikt reglerna för att använda hissen när gods lyfts upp till den nödvändiga höjden för lossning eller pålning.

2.5 Följ strikt reglerna för att använda hissen när du tar bort gods från racket.

2.6När du avslutar lossningen i någon höjd, tryck på SOWN-knappen för att plattformen ska gå ner smidigt; och DOWN-knappen kan släppas i valfri höjd medan plattformen ska sluta gå ner för hissen för att utföra ett nytt jobb på samma plats men i olika höjd.

2.7 Hissen är utformad för att ha funktionen av överbelastningsskydd. Varje gång lasten översteg 25% av den nominella kapaciteten, ska plattformen inte vara upphöjd, hissen ska inte kunna utföra arbeten med upp-klättring, nedåtgående och fordonsövergång.

2.8 Den elektriska arbetspositioneringshissen är utformad för att ha funktionen för låg effektskydd. Om cellkraften inte är tillräcklig för jobb under belastad klättring och nedåt, pipar summern 50 sekunder kontinuerligt larm och stänger sedan automatiskt av strömkretsen med indikatorlampa (operatören ska sänka plattformen till lägsta läge under denna period); hissen är skyddad och driften av klättring eller fallande är ogiltig även om strömmen fortfarande är ansluten.

3) Cell

3.1Högpresterande små underhållsfri förseglad syra-bly-lagringscell väljs för att driva hissen. Det kännetecknas av låg urladdningsförmåga, säker, enkel montering och byte = över, och kan användas under omgivningstemperaturområdet -15 ° C ~ 50 ° C.

3.2Cellens livslängd beror mycket på rätt användning. Cellens livslängd ska förkortas kraftigt när den upprepade gånger används vid lågspänning och till och med bränna kontrollelementet. Med hänsyn till detta är hissen utformad med funktionen lågspänningsskydd i den elektriska styrningen. När hissen arbetar under låg spänning för att klättra upp eller nedåt, ska summern pipa kontinuerligt i 50 sekunder och sedan avbryta strömförsörjningen. Operatören ska ladda cellen i tid.

4) Laddare

4.1 Högpresterande laddare tillhandahålls tillsammans med hissen, så att cellen kan vara laddare vid valfri handterminal. Se till att spänningen i det lokala kraftnätet är efter behov av laddarens inloppsspänning.

4.2När laddning med avstängning av hissström, anslutning av laddarkällans stift och eluttaguttag tänds den röda indikatorn för källkraften på laddaren, medan laddningsstatusgrönindikatorn är tänd, det betyder att cellen är att ladda status ; och när den gröna indikatorn bleknade betyder det att cellen laddas full. Generellt tar laddningsperioden 10 ~ 12 timmar.

4.3Shall the charged cell show low voltage status during heavy duty job, probably the cell is damaged or the charger is in trouble. Warning Use only on plain and smooth floor. Don’t overload, ensure load uniformity. Pay special attention when heavily loaded. Buzzer beeps to alarm cell low, charge in time or the cell shall be damaged. Ensure that the input voltage of the charger complies with local power net voltage.

Denna serie elektriska hissar är lätta att hantera med, säkert och pålitligt, automatiskt och arbetsbesparande genom små men högeffektiva och underhållsfria cellkraftförsörjning, pålitliga små motoriserade kedjedrivningar, högpresterande panelkontroll; rörliga elektriska tryckknappar styr rörelserna på plattformen eller annat tillbehör uppåt eller nedåt. Denna serie av Work Positioner används huvudsakligen för varorövergång, höjning eller pålning, eller för att ta bort och överföra varor i någon viss höjd på vanligt och slätt golv. Egenskaperna för vackert utseende, högintensiv aluminiumlegeringstång, bekväm och rörlig elektrisk styrning, automatisk och arbetsbesparande gör att hissarna används i stor utsträckning. Speciellt gör konfigurationen av flera tillbehör och plattformen med tillhandahållande kvalitet att hissarna appliceras speciellt i övergången till små kolonnformade arbetsstycken, såsom i förpackningsmaterialtryck, supermarknader, hotell och etc.
